產品詳情
特點
|
可靠性
|
高生產力
|
卓越的加工能力
|
 |

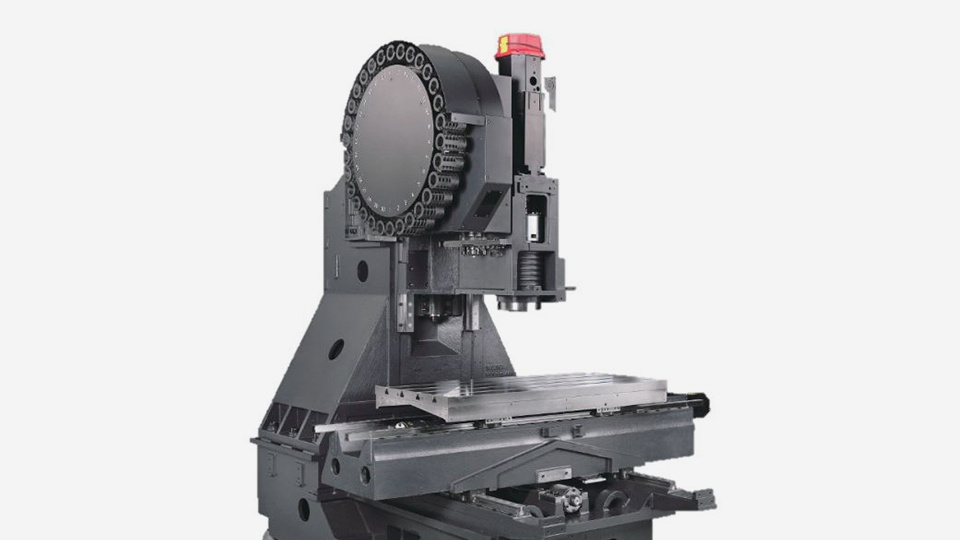

床身底座增加穩定支撐點，確保床身達到最佳的使用結構。加厚加寬重點結構，以增加床身的穩定性。 |
| 配備了高性能直聯式主軸，最大限度地減少主軸高速加工過程中 產生的振動和熱誤差，提高加工精度。 |  |
 |

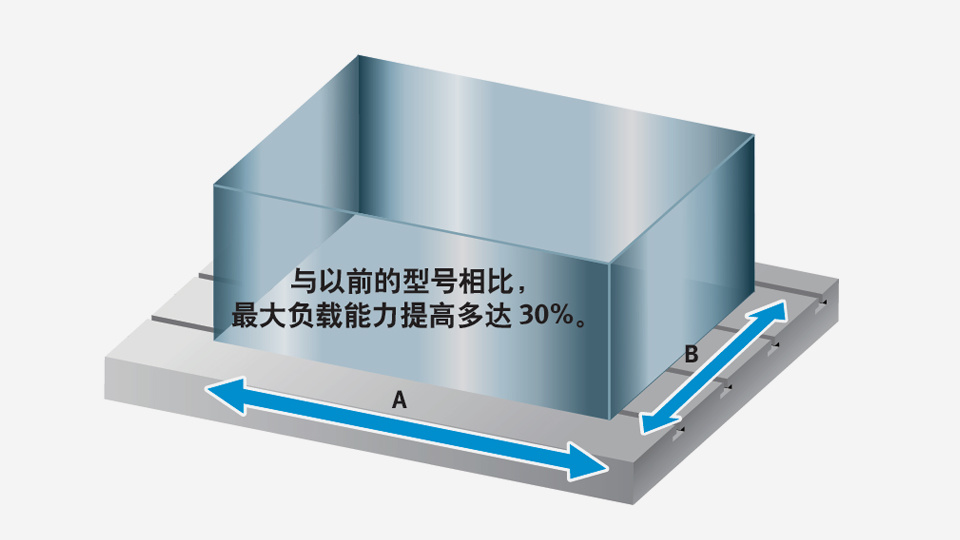

DNM系列根據客戶需求，擴大了工作臺的尺寸及最大承重能力，應對多樣化的零部件加工。 |
規格
所述均為全球標準規格，可能會因國家/地區而異。
DNM 4505 |
DNM 5705 |
DNM 605W |
DNM 6705 |
|
| 行程 | ||||
| X 軸快移速度 | 36 m/min | 36 m/min | 36 m/min | 36 m/min |
| Z 軸快移速度 | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| X 軸行程 | 800 mm | 1050 mm | 1020 mm | 1300 mm |
| Y 軸行程 | 450 mm | 570 mm | 550 mm | 670 mm |
| Z 軸行程 | 510 mm | 510 mm | 510 mm | 625 mm |
| 主軸 | ||||
| 最大主軸轉速 | 8,000 {12000} r/min | 8,000 {12000} r/min | 8000 r/min | 8000 {12000} r/min |
| 最大主軸功率 | 11/18.5 {11/18.5} kW | 11/18.5 {11/18.5} kW | 11/15 kW | 15/18.5 {11/18.5} kW |
| 最大主軸扭矩 | 117.8 {117.8} N·m | 117.8 {117.8} N·m | 286.4 N·m | 117.8 {117.8} N·m |
| 工作臺 | ||||
| 工作臺長度 | 1000 mm | 1300 mm | 1400 mm | 1500 mm |
| 工作臺寬度 | 450 mm | 570 mm | 540 mm | 670 mm |
| 托盤尺寸 | ||||
| 旋轉工作臺直徑 | ||||
| 最大工件重量 | 600 kg | 1000 kg | 800 kg | 1000 kg |
| 刀塔 | ||||
| 刀庫容量 | 24 ea | 24 ea | 24 ea | 24 ea |
| 外形尺寸 | ||||
| 長度 | 2615 mm | 3110 mm | 3820 mm | 3550 mm |
| 高度 | 2985 mm | 2985 mm | 3516 mm | 3100 mm |
| 寬度 | 2158 mm | 2413 mm | 2833 mm | 2597 mm |
| 重量 | 5000 kg | 6500 kg | 8000 kg | 8500 kg |
