DCM series

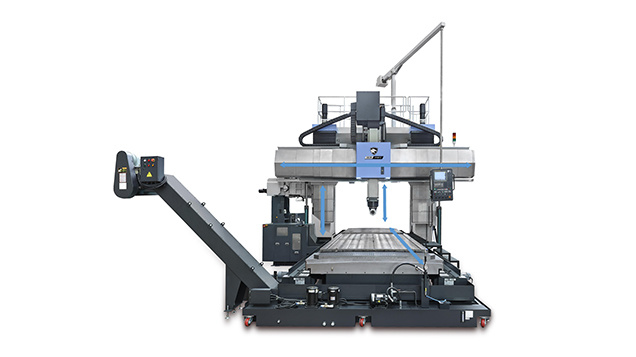

模具加工用龍門加工中心 與BM系列一樣，DCM II系列龍門加工中心專為壓鑄模和沖壓模行業而造。DCM是我們制造的最重的重型機床。
所屬分類：
5軸龍門加工中心
帶W軸龍門加工中心
咨詢熱線：
產品詳情
特點
|
使用便捷性
|
卓越的加工能力
|
高精密
|
穩定性
|
亮點
 |
寬加工規格 各種不同的滑枕主軸規格和種類繁多的自動更換附件，可支持從模具的五軸聯動加工到重型切削的多種類型的加工應用。 |
|
多樣化的滑枕主軸 采用DSQ I/II/III功能、高速快速移動切削進給速度、高承載能力工作臺、高精度/高速機頭附件、X/Y/Z/W軸光柵尺或X/Y/Z軸滾珠絲杠軸冷卻作為可選配置，可加工高精度和高速模具以及普通零件。 各種自動更換主軸頭 |
 |
 |
操作便利性 DCM Ⅱ系列提供了用于大型和重型工件的5面加工支持系統、簡易模式循環、工件負載計數器控制、自動進給控制和過程監控功能。 |
產品規范
本產品規范符合全球標準，各地區規范可能略有不同。
|
DCM 2740F II |
DCM 2750F |
DCM 2760F |
DCM 2780F |
DCM 3250F |
|
| 容量 | |||||
| 工作臺到主軸鼻端的距離 | 1650 mm | 1650 mm | 1650 mm | 1650 mm | 1650 mm |
| 行程 | |||||
| X軸行程 | 4250 mm | 5250 mm | 6250 mm | 8250 mm | 5250 mm |
| Y軸行程 | 3200 mm | 3200 mm | 3200 mm | 3200 mm | 3700 mm |
| Z軸行程 | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
| 速進給 | |||||
| X軸行程 | 16 m/min | 16 m/min | 16 m/min | 16 m/min | 16 m/min |
| Y軸行程 | 20 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min |
| Z軸行程 | 15 m/min | 15 m/min | 15 m/min | 15 m/min | 15 m/min |
| 工作臺 | |||||
| 工作臺長度 | 8100 mm | 5100 mm | |||
| 工作臺寬度 | 2200 mm | 2700 mm | |||
| 最大工件重量 | 20000 kg | 25000 kg | 30000 kg | 40000 kg | 33000 kg |
| 外形尺寸 | |||||
| 長度 | 11200 mm | 13375 mm | 15710 mm | 19710 mm | 13375 mm |
| 高度 | 6700 mm | 6700 mm | 6706 mm | 6700 mm | 6700 mm |
| 寬度 | 7730 mm | 7730 mm | 7730 mm | 7730 mm | 8230 mm |
| 重量 | 65000 kg | 68000 kg | 71000 kg | 77000 kg | 82000 kg |
|
DCM 3260F |
DCM3280F |
DCM3780F |
DCM 37100F |
DCM 4280F |
|
| 容量 | |||||
| 工作臺到主軸鼻端的距離 | 1650 mm | 1650mm | 2350 mm | 3700 mm | 2350 mm |
| 行程 | |||||
| X軸行程 | 6250 mm | 8250 mm | 8250 mm | 10250 mm | 8250 mm |
| Y軸行程 | 3700 mm | 3700 mm | 4400 mm | 4400 mm | 5000 mm |
| Z軸行程 | 700 mm | 700 mm | 1000 mm | 1000 mm | 1000 mm |
| 速進給 | |||||
| X軸行程 | 16 m/min | 16 m/min | 16 m/min | 16 m/min | 16 m/min |
| Y軸行程 | 20 m/min | 20 m/min | 18 m/min | 18 m/min | 18 m/min |
| Z軸行程 | 15 m/min | 15 m/min | 15 m/min | 15 m/min | 15 m/min |
| 工作臺 | |||||
| 工作臺長度 | 6100 mm | 8100 mm | 8100 mm | 8100 mm | |
| 工作臺寬度 | 2700 mm | 2700 mm | 3200 mm | 3500 mm | |
| 最大工件重量 | 39000 kg | 45000 kg | 45000 kg | 45000 kg | 45000 kg |
| 外形尺寸 | |||||
| 長度 | 15710 mm | 19710 mm | 19710 mm | 24380 mm | 20915 mm |
| 高度 | 6700 mm | 6700 mm | 7050 mm | 7050 mm | 7870 mm |
| 寬度 | 8230 mm | 8230 mm | 9660 mm | 9660 mm | 9962 mm |
| 重量 | 86000 kg | 94000 kg | 112000 kg | 120000 kg | 130000 kg |
